DMF-Z电磁脉冲阀
一、 用途：
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
DMF-Z型电磁脉冲阀为直角型阀，其进出口之间的夹角为90°，它适合于储气筒与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲。
二、 型号含义： |
|
三、 技术指标：
1． 工作压力：0.2 ～0.6Mpa
2． 工作介质：清洁空气
3． 电压：DC24V
4． 电流：0.8A
5． 使用环境：
（1） 温度-10℃～55℃
（2） 空气的相对湿度不超过85%
6． 膜片寿命：喷吹100万次或二年

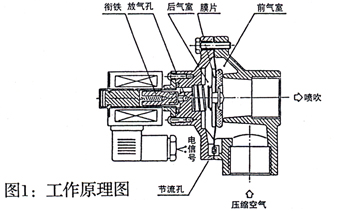

四、 工作原理：
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压，膜片后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。 |
|

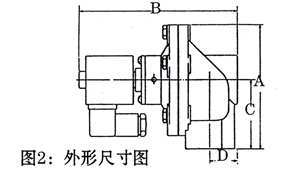

五、 外型尺寸及重量：
DMF-Z型电磁脉冲阀各种外形尺寸及重量见下表： |
型号 |
接口 |
宽度 |
A |
B |
C |
D |
重量(G) |
公制 连接螺纹 |
DMF-Z-20 |
20mm |
G3/4" |
80 |
88 |
128 |
48 |
20 |
650 |
DMF-Z-25 |
25mm |
G1" |
96 |
108 |
136 |
60 |
23 |
780 |
DMF-Z-40 |
40mm |
G1 1/2" |
112 |
131 |
148 |
75 |
32 |
1120 |
DMF-Z-40S |
40mm |
G1 1/2" |
112 |
131 |
180 |
75 |
32 |
1135 |
DMF-Z-50S |
50mm |
G2" |
160 |
180 |
206 |
100 |
43 |
2320 |
DMF-Z-62S |
62mm |
G2 1/2" |
188 |
204 |
206 |
110 |
49 |
4110 |
DMF-Z-76S |
76mm |
G3" |
200 |
220 |
250 |
120 |
66 |
4350 |
|
|

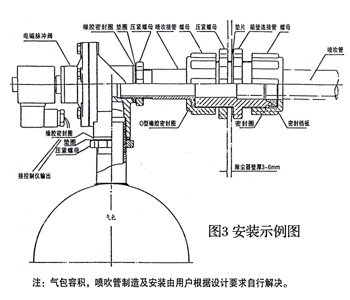

六、 安装方法：
电磁脉冲阀输入端（IN）与储气筒金属管相连接，其输出端与除尘器喷吹管相连接，连接螺纹间均填以四氟乙烯生料带紧固密封。
电源采用1”电线管侧面打孔（打孔数与电磁脉冲阀只数相同），穿以0.3mm2～0.5mm2铜导线。使脉冲喷吹控制仪保持良好的电气连接，其喷吹间隔及宽度均通过脉冲喷吹控制仪整定。 |
|
| |
